Bombas de diafragma
Uma bomba de diafragma, também conhecida como bomba de membrana, é uma bomba de deslocamento positivo que permite aos usuários das indústrias padronizar em um tipo de bomba que é adequado para uma grande variedade de fluidos. A única exigência é o fornecimento de ar comprimido.
Como são utilizadas as bombas de diafragma?
As bombas de diafragma são utilizadas em muitas indústrias. Há um grande número de materiais de construção disponíveis para produzir muitas configurações para fluidos difíceis. Além das propriedades de manuseio de fluidos, as bombas de diafragma podem ser especificadas para zonas ATEX, EC1935/2004, FDA e aplicações higiênicas 3A.
Princípio de funcionamento de uma bomba de diafragma
Uma bomba de diafragma é uma bomba de deslocamento positivo que utiliza dois diafragmas flexíveis que retribuem para frente e para trás, criando uma câmara temporária.
Pergunta sobre como funcionam as bombas de diafragma?
Você precisa de ajuda? Nossos especialistas em bombas estão lá para todas as suas perguntas!

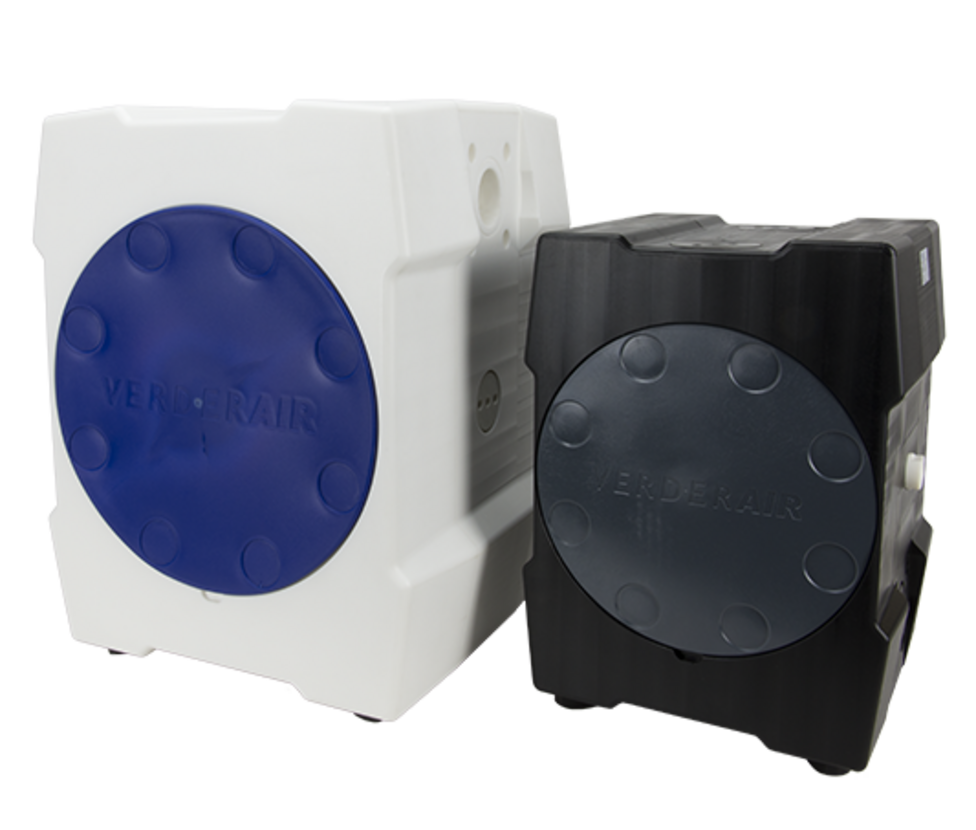

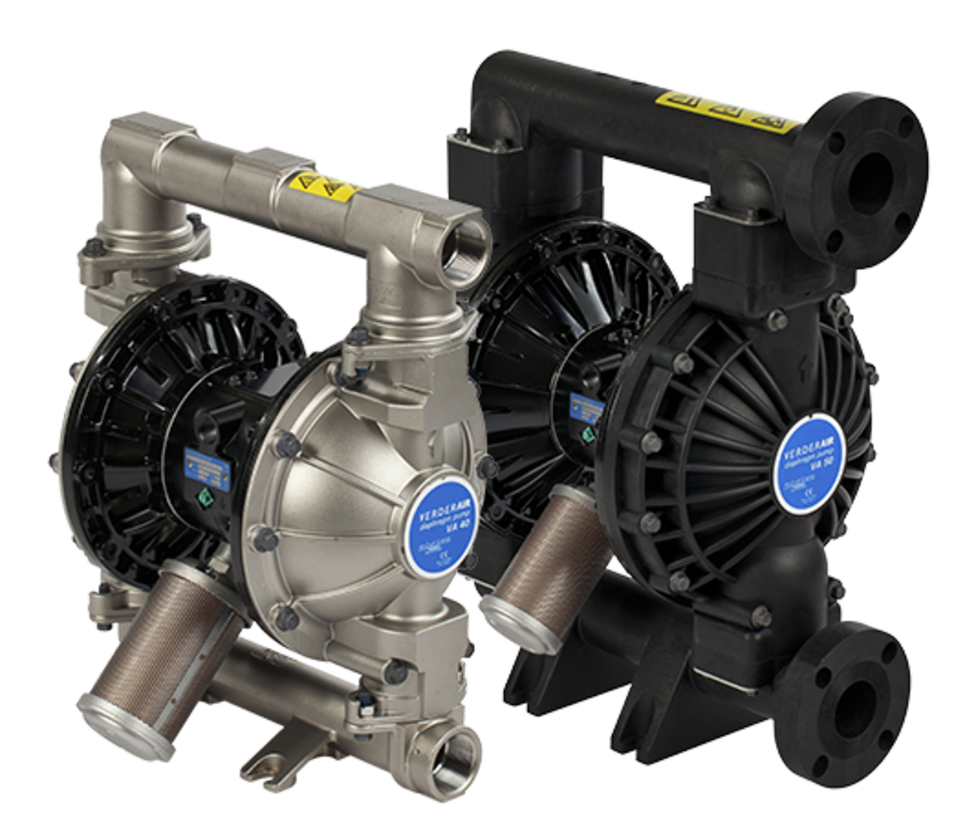

Nossas Bombas de Diafragma Verderair

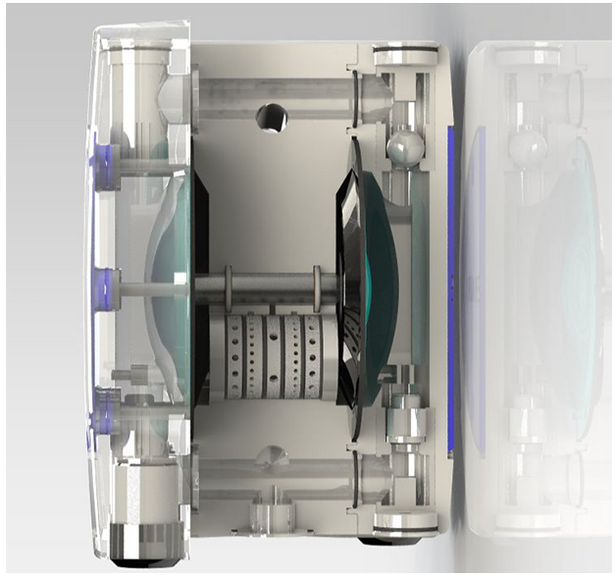

Como funcionam as Bombas de Diafragma?
Um diafragma duplo é uma bomba de deslocamento positivo que utiliza dois diafragmas flexíveis que retribuem para frente e para trás, criando uma câmara temporária, que tanto aspira como expulsa o fluido através da bomba. Os diafragmas funcionam como uma parede de separação entre o ar e o líquido.
O primeiro golpe
Os dois diafragmas que são conectados por um eixo através da seção central onde se encontra a válvula de ar. O objetivo da válvula de ar é direcionar o ar comprimido para a parte posterior do diafragma número um, fazendo com que ele se afaste da seção central. O diafragma número um causa um curso da prensa que faz com que o líquido saia da bomba. Ao mesmo tempo, o diafragma número dois está realizando um curso de sucção. O ar atrás do diafragma número dois está sendo empurrado para fora da atmosfera, fazendo com que a pressão atmosférica empurre o líquido para o lado de sucção. A válvula de esfera de sucção é empurrada para fora de sua sede, permitindo que o fluido passe pela válvula de esfera para dentro da câmara do líquido.
O segundo golpe
Quando o diafragma pressurizado número um chega ao final de seu curso, o movimento do ar é comutado do diafragma número um para a parte posterior do diafragma número dois pela válvula de ar. O ar comprimido empurra o diafragma número dois para longe do bloco central, resultando no diafragma número um sendo puxado em direção ao bloco central. Na câmara da bomba número dois, a válvula de esfera de descarga é empurrada de sua sede, enquanto que na câmara da bomba número um ocorre o oposto. Ao completar o curso, a válvula de ar conduz novamente o ar para a parte traseira do diafragma número um e reinicia o ciclo.
Por que Bombas de Diafragma?
A bomba AODD é um cavalo de trabalho versátil que permite aos usuários de uma grande variedade de indústrias padronizarem em um único tipo de bomba que para o manuseio de uma grande variedade de fluidos. Desde que haja uma fonte de ar comprimido disponível, a bomba pode ser instalada onde quer que seja necessária e, caso as circunstâncias mudem, pode ser movida em torno de uma fábrica e mudada para outras operações com facilidade. Quer o fluido seja manuseado requer uma ação de bombeamento suave, é química ou fisicamente agressiva, a bomba AODD de deslocamento positivo oferece uma solução eficiente e de baixa manutenção.
Onde as bombas de diafragma podem ser usadas?
As bombas de diafragma são um local comum em muitas indústrias. Há um grande número de materiais de construção disponíveis para produzir um número desconcertante de configurações para acomodar fluidos difíceis, tais como
- Produtos químicos corrosivos
- Solventes voláteis
- Fluidos viscosos e pegajosos
- Alimentos e produtos farmacêuticos sensíveis ao cisalhamento
- Água suja e polpa abrasiva
- Sólidos menores
- Cremes, géis e óleos
Além das propriedades de manuseio de fluidos, uma bomba AODD pode ser especificada para zonas ATEX, EC1935/2004, FDA e aplicações higiênicas 3A, entre outras medidas de conformidade da indústria.
Bombas de diafragma de engenharia
Desde a primeira introdução no mercado nos anos 50, a construção e os princípios básicos de trabalho das bombas de diafragma operadas a ar permaneceram muito semelhantes às primeiras bombas de diafragma duplo. A construção parece muito simples, mas devido ao princípio de trabalho alternado da bomba, é preciso ter um cuidado especial para manter as bombas estanques.
Há duas zonas que devem ser seladas para manter o líquido dentro da bomba: o contato entre o diafragma e a câmara externa da bomba e o contato entre os coletores e a câmara externa da bomba.
Tradicionalmente, são usadas cintas ou parafusos de fixação para selar as zonas adjacentes à câmara da bomba. Usando grampos, especialmente em bombas maiores e em aplicações com produtos de maior viscosidade, a tensão causada pelo movimento das bombas pode levar a vazamentos. Por este motivo, a Verder optou por utilizar como padrão as versões aparafusadas. Os parafusos são divididos sobre a superfície de vedação para equalizar a pressão sobre a área de vedação.
Os desenhos ilustram o princípio de vedação entre os coletores e as câmaras externas da bomba.
Embora inicialmente pareça simples, é necessário um alto grau de engenharia para construir uma bomba perfeita à prova de vazamentos, como o Verderair demonstra ser.
Razões para escolher uma bomba de diafragma
As bombas de diafragma duplo Verderair são excelentes bombas para todos os tipos de líquidos. Em pasta, fluidizadas espessas e finas ou sólidas contendo (< 9,4 mm -25 mm para as bombas de duplo diafragma acionadas por ar sanitário). O projeto da válvula de ar garante uma operação não estocável. As bombas de diafragma duplo acionadas a ar Verderair não precisam de lubrificação a ar e têm um projeto anti-congelamento. Mesmo em condições de ar úmido, o motor pneumático é projetado para uma longa vida útil.
Uma bomba de diafragma Verderair tem excelente resistência à corrosão. As bombas AODD da Verderair oferecem uma ampla gama de materiais molhados, metálicos e não-metálicos. A gama para peças molhadas vai desde modelos de bombas de diafragma duplo operadas a ar não metálicas (Acetal, Polipropileno, Kynar, Polipropileno condutor) até modelos de bombas de diafragma duplo operadas a ar metálicas (alumínio, ferro fundido e aço inoxidável).
As bombas de diafragma duplo a ar Verderair são projetadas para serem fáceis de instalar e manter. As bombas de duplo diafragma operadas a ar Verderair são excelentes bombas de calamidade e de emergência.
Benefícios de uma bomba de diafragma Verderair
As bombas de diafragma duplo Verderair são adequadas e altamente eficazes em quase todas as aplicações. As bombas Verderair têm uma ampla escolha em materiais, tanto em acabamentos metálicos como não metálicos. A linha de bombas não-metálicas apresenta bombas em versões fundidas e em plástico sólido. As bombas de diafragma duplo Verderair estão disponíveis em Acetal, Polipropileno condutor, Kynar, alumínio, aço inoxidável, ferro fundido, Polietileno e PTFE. As bombas de duplo diafragma Verderair são bombas perfeitas para qualquer indústria, devido à ampla gama de materiais.
As bombas de diafragma operadas a ar Verderair proporcionam uma operação sem empilhamento, mesmo a baixa pressão. As bombas de diafragma duplo da Verderair funcionarão indefinidamente sem danos e são auto-ferrantes desde o início. Mesmo em ar úmido, o motor de ar com haste de diafragma de aço inoxidável é projetado para longa vida útil e resistência à corrosão. As bombas Verderair AODD têm todas um longo tempo médio entre falhas (MTBF). As bombas de diafragma da Verderair são altamente intercambiáveis, o que reduz os custos totais de vida útil.
As bombas de diafragma duplo Verderair têm projeto sem vedação e à prova de vazamentos, o que evita desperdício e confusão. As bombas AODD da Verderair são portáteis e fáceis de instalar, ideais para uso em vários locais.
