• Propriedades

    Property
    Max. flow 40 m3/h
    Differential head 75 m wc
    Max. Inlet pressure 5 bar
    Viscosity 300 cP
    Max. temperature 140 °C
    Impeller type Star impeller with straight or profiled blades
    Max Airhandling capacity 50 l/min
    Max suction depth 8,5m
    Max. drive power 15 kW
    Speed 1500/1800 rpm
    Available frequency 50 / 60 Hz
    Materials wetted parts Stainless steel 316L or similar
    Mechanical seal configuration Diverse types single mechanical seal
    Available material O-ring EPDM, FKM, FFKM
    Connections DIN11851. SMS. RJT. DIN11864-1. DIN11864-2
    Surface finish Electropolished
    Certificates 1935/2004 EC. FDA. EAC. USP
  • Descrição

    Tanto o invólucro da bomba, como os impulsores e a peça da lanterna com suporte de rolamento desta bomba autoescorvante consistem em fundição de precisão polida eletroliticamente em aço inoxidável 316L. Isso resulta em uma bomba robusta e confiável com uma estrutura de superfície muito fina.

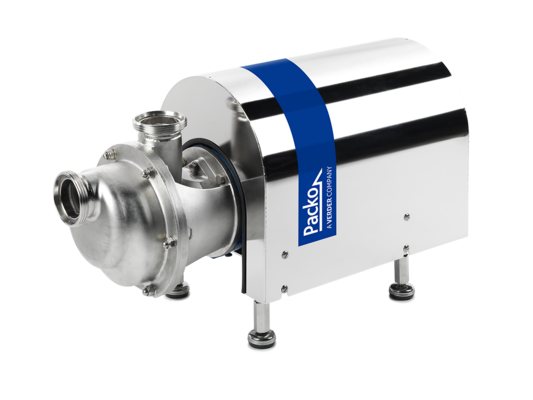

Série de bombas MSCP

  1. Versão monobloco com motores IEC standard (4 pólos)
  2. Saída da bomba na câmara de vedação. O líquido lava a vedação mecânica do veio, assegurando uma limpeza perfeita da câmara de vedação.
  3. Sem espaço morto à volta do parafuso de montagem do impulsor.
  4. Em caso de paragem, permanece na bomba líquido suficiente para poder arrancar de novo.
  5. Anel de ligação no exterior das pás. O corpo da bomba é mais limpo do que com um impulsor ligado ao exterior e, no entanto, não há ressonância das pás como acontece com os impulsores abertos.
  6. O impulsor com pás perfiladas (opcional) resulta numa capacidade de aspiração e de tratamento do ar excecional e num NPSH baixo.



Áreas de aplicação

Esta bomba de canal lateral auto-ferrante é utilizada em várias aplicações em que o ar tem de ser bombeado contra uma contrapressão elevada na linha de descarga.

A MSCP tem um poder de sucção e uma capacidade de tratamento de ar excepcionais. Isto significa que pode esvaziar completamente a linha de sucção, mesmo com espuma e líquidos ligeiramente mais viscosos.

É frequentemente utilizado para descarregar camiões e bombear em silos altos.

As suas vantagens

  • Potência de aspiração e capacidade de tratamento do ar excepcionais graças ao impulsor com lâminas perfiladas (opcional)
  • Suga a linha de sucção completamente vazia
  • Também adequado para líquidos com espuma e líquidos ligeiramente mais viscosos
  • Design higiénico
  • Polimento eletrolítico: fácil de limpar
  • O motor de série e o empanque mecânico são a melhor garantia de preços razoáveis para as peças sobresselentes

Curvas de desempenho

@1500 RPM
